Grand Foyer
Salon des Glaces
Salon Nijinsky
Mezzanine

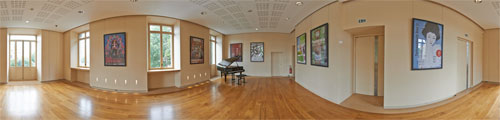

Salon Diaghilev
Salon Debussy
- Fichier Autocad du Théâtre à lire directement sur internet (il faudra peut-être télécharger le “Autodesk Design Review” c’est totalement gratuit)
EQUIPE
DIRECTION TECHNIQUE
| Directeur technique | Violaine Crespin | |
| Adjointe au directeur technique | Corinne Bastide | |
| Directeur de la scène | Jérôme Chaumond | |
| Responsable plannings et budgets productions techniques | Maria Elena Santaella Morales | |
| Attachée de direction technique / Coordinatrice logistique | NN | |
| Secrétaire technique | Corinne Bastide |
ACCESSOIRES
| Chef de service | Florence Marques |
AUDIOVISUEL ET SON
| Chef de service | Stéphane Oskeritzian | |
| Adjoint au chef de service | Cyril Auclair |
BUREAU D’ETUDE
| Responsable du bureau d’études | Thomas Lauret |
COSTUMES
| Chef de service | Valérie Mahjoudi |
HABILLAGE
| Chef de service | Sylvie Ayrault |
LUMIERE
| Chef de service | Renaud Corler | |
| Adjoints au chef de service | Bernard Maby Christophe Leuba |
MACHINERIE
| Chef de service | Carlos Carcelès | |
| Adjoints au chef de service | David Gera |
CINTRES
| Chef de service | NN |
MAQUILLAGE – COIFFURE
| Chef de service | Marie-Pierre Bureau du Colombier |
REGIE
| Régisseurs généraux de production | Dominique Mounerat | |
| Régisseur général | Sylvain Becamel |
Téléphone : 01 40 28 28 28
SALLE
Salle à l’italienne de 2008 places (maximum).
Répartition des fauteuils :
| Orchestre | 522 fauteuils + 85 fauteuils sur fosse d’orchestre |
| Loges | 66 fauteuils |
| Corbeille | 392 fauteuils |
| 1er Balcon | 282 fauteuils |
| 2ème Balcon | 244 fauteuils |
| Amphithéâtre bas | 281 fauteuils |
| Amphithéâtre haut | 136 fauteuils |
De nombreuses places présentent une visibilité moyenne ou médiocre. La jauge de la salle est adaptée selon le type de spectacle (concert, opéra, musical etc.).
Les régies son et lumière sont situées au centre au fond du 2ème Balcon (2 régies de 10m²).
Dimensions de la salle :
| Largeur minimale | 13.30 m |
| Largeur maximale | 22.00 m |
| Hauteur moyenne | 19.00 m |
| Longueur totale du nez de scène au fond du balcon | 22.00 m |
Image : Plan de salle
Fosse d’Orchestre
La fosse d’orchestre est composée de deux élévateurs qui peuvent être utilisés comme fosse, extension de la salle ou de scène :
– Surface : 107 m².
– Largeur max : 18.70 m.
– Profondeur max : 8.50 m.
– Hauteur libre sous proscenium : 1.90 m.
– Elévateur de fosse 1 : 16.00 m (largeur) x 2.80 m (profondeur).
– Elévateur de fosse 2 : 18.70 m (largeur) x 2.80 m (profondeur).
[tab: SCENE]SCENE
La scène est séparée de la salle par un rideau pare-flamme.
Proscenium :
– Largeur : 17.30 m (au nez de scène).
– Profondeur : 1.70 m (devant le rideau pare flamme).
– Hauteur du bord de scène : 1.10 m du sol de la salle.
– Hauteur sous plafond : 18.90 m.
– Accès aux loggias des deux côtés.
Ouverture du cadre de scène :
– Largeur : 13.85 m.
– Hauteur : 8.40 m.
Scène (430 m²) :
– Largeur mur à mur : 23.80 m.
– Profondeur : 17.80 m.
– Hauteur : 23.00 m sous gril.
Coulisses / Cases à décor (côté jardin : 120 m², côté cour : 130 m²) :
– Côté jardin : 5.80 m (largeur) x 18.30 m (profondeur) x 8.40 m (hauteur).
– Côté cour : 6.00 m (largeur) x 18.50 m (profondeur) x 8.40 m (hauteur).
– Hauteur en coulisse réduite à 7 m localement par des poutres d’acier (cf. Plans).
Ouverture sur l’arrière scène :
– Largeur : 10.00 m.
– Hauteur : 8.90 m.
Arrière scène (275 m²) :
– Largeur : 24.60 m avec monte décor.
– Profondeur : 11.00 m.
– Hauteur : 14.20 m sous gril.
Accès décor
L’accès décor s’effectue depuis la rue Edouard Colonne au lointain cour par un monte décor motorisé sur Spiralift desservant tous les niveaux techniques du 4ème dessous au plateau.
Dimensions des accès décors
Porte côté rue :
– Hauteur : 4.27 m.
– Largeur : 2.74 m.
– Diagonale : 5.00 m.
Monte décor motorisé sur spiralifts desservant tous les niveaux techniques du plateau au 4ème dessous.
Porte plateforme :
– Hauteur : 3.70 m.
– Largeur : 2.00 m.
– Diagonale : 4.20 m.
Dimensions de la plateforme :
– Longueur : 10.50 m.
– Largeur : 2.70 m.
– Ridelle latérale pour transport des châssis à plat ou debout.
– Capacité maximale : 5000 daN.
– Vitesse environ 4m/min.
Plancher de scène et dessous de scène :
Pente de la scène : 1.1%
Capacité du plancher de scène : 500 daN/m²
Le plancher de scène est composé de panneaux de bois de 43 mm d’épaisseur posés sur la structure des dessous de scène- trappes de 1575 mm (jardin/cour) x 1133 mm (face/lointain).
Dimensions de la structure des dessous de scène :
– Largeur : 18.90 m.
– Profondeur : 14.70 m.
Niveaux des dessous de scène ( depuis le niveau de plancher de scène à la face):
– Premier dessous : – 2.89 m.
– Deuxième dessous : – 5.24 m.
– Troisième dessous : – 7.58 m.
Gril et Passerelles
Gril de scène :
– Niveau du gril : + 22.9 m.
– Hauteur max sous gril : + 22.00 m.
– Surface : 420 m².
Gril d’arrière scène :
– Niveau du gril : + 14.5 m.
– Hauteur max sous gril : + 14.00 m.
– Surface : 230 m².
Niveaux de passerelles :
– Premier service : + 9.80 m.
– Deuxième service : + 11.38 m.
– Troisième service : + 14.52 m.
– Quatrième service : + 16.92 m.
Equipement des cintres
Le Châtelet est équipé avec un système de pilotage informatisé des cintres :
– 59 porteuses frontales (P1 à P59)- P1 supporte le rideau de scène.
– 4 porteuses latérales.
– 24 treuils ponctuels fixes.
Le nombre maximum de porteuses se déplaçant simultanément est de 12.
Données porteuses :
| Largeur | 20.00 m + 0.5 m d’extension de chaque côtés. |
| Porteuse | Tube simple Ø 60mm |
| Capacité de charge | 500 daN répartis |
| Vitesse | De 0.001 m/s à 1.2 m/s. |
Données treuils ponctuels :
| Capacité de charge | 350 daN pour les treuils fixes.250 daN pour les treuils mobiles. |
| Vitesse | De 0.001 m/s à 1.2 m/s. |
LOGES
| Deuxième étage | |
| Loge 1 personne | 215 |
| Loge 2 personnes | 212-213-216-217-218-219 |
| Loge 4 personnes | 214 |
| Maquillage | 1 pièce |
| Troisième étage | |
| Loge 18 personnes | 303-304 |
| Maquillage | 38.50 m² |
| Loge solistes (avec piano) | 310 |
| Loge chef d’orchestre (avec piano) | 311 |
| Loge 8 personnes | 312-313-314-315 |
| Loge 10 personnes | 316 |
REPETITIONS
Rez de chaussée – Studio A
Le studio de répétition avec de la moquette au sol, peut être utilisé comme loge.
Dimensions :
– Longueur : 13.20 m.
– Largeur : 11.40 m.
– Hauteur libre : 3.00 m.
– Surface : 150 m².
Sous-sol – Studio B
Studio de répétition avec le sol en bois + un tapis de danse, et des miroirs sur un côté.
Dimensions :
– Longueur : 16.20 m.
– Largeur : 11.00 m.
– Hauteur libre : 4.40 m.
– Surface : 178.20 m².
Foyer des artistes
Utilisé pour les répétitions, rencontres, loges.
Dimensions :
– Longueur : 7.50 m.
– Largeur : 7.30 m.
– Surface : 55 m².
Bureau de production :
– Surface : 16 m².
[tab: Téléchargement]Téléchargement
Pour toute demande de plans DWG, veuillez contacter Thomas Lauret, Responsable du bureau d’études.
Tél. : 01 40 28 29 55
Mail : bureauetude@chatelet-theatre.com
